IGAS PNX
СИСТЕМА КОНТРОЛЯ
УТЕЧКИ ЭЛЕГАЗА
Скачать:
Монтажные и пуско-наладочные работы
Газоанализаторы ИГАС IR
SCADA-система IGAS TREND
Газоанализаторы ИГАС IR
Система контроля загазованности IGAS PNX
Проектирование и сборка
Газоанализаторы ИГАС IR
Контроль качества
Гарантийное и сервисное обслуживание
Газоанализаторы ИГАС IR
Газоанализаторы ИГАС IR
Галерея
обеспечение безопасности рабочего персонала путем выдачи предупреждающих сигналов через светозвуковые устройства и табло;
обеспечение безопасности процессов и сохранности оборудования посредством выдачи управляющих сигналов периферийным устройствам: включение/ выключение электромагнитных клапанов, управление вентиляцией и т.п.;
СИСТЕМА КОНТРОЛЯ УТЕЧКИ ЭЛЕГАЗА IGAS PNX ОСУЩЕСТВЛЯЕТ ТОЧНЫЙ КОНТРОЛЬ ПДК
ЭЛЕГАЗА И ПРОДУКТОВ ЕГО РАСПАДА В
ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ КРУЭ И ЗРУ
ЭЛЕКТРОСТАНЦИЙ, СОГЛАСНО «ПРАВИЛ
ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ РФ»
ЭЛЕГАЗА И ПРОДУКТОВ ЕГО РАСПАДА В
ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ КРУЭ И ЗРУ
ЭЛЕКТРОСТАНЦИЙ, СОГЛАСНО «ПРАВИЛ
ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ РФ»
передача информации о состоянии в систему SCADA IGAS TREND, либо на верхний уровень АСУТП.
Назначение системы
Целью работы системы является:
Система IGAS PNX включает в себя три уровня
Контроль элегаза и продуктов его распада
Интеграция в АСУ ТП подстанции
Выходные сигналы
Установка

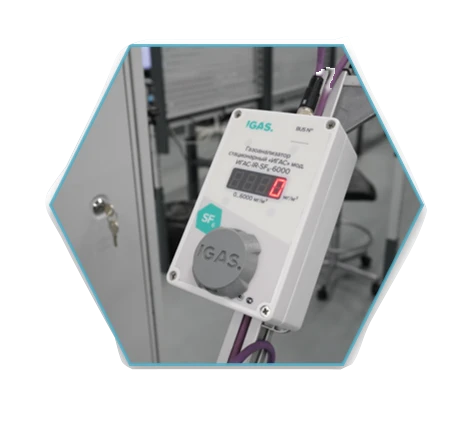

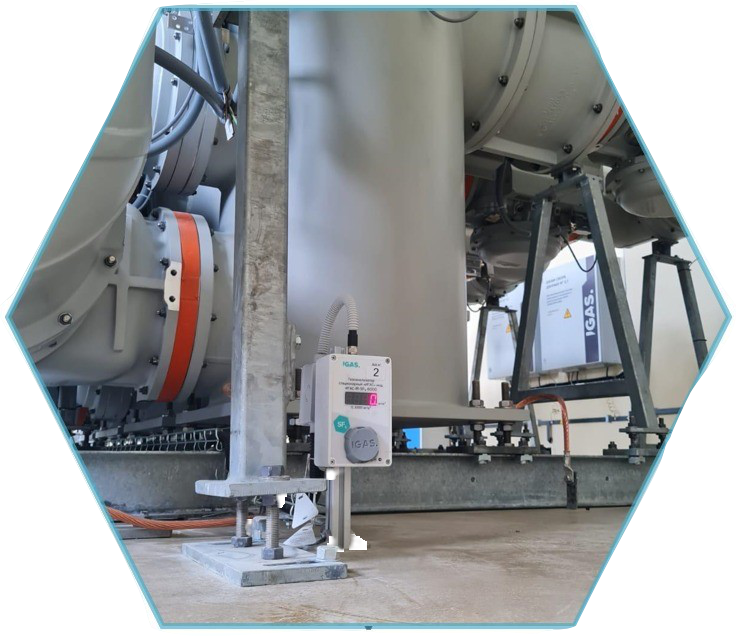

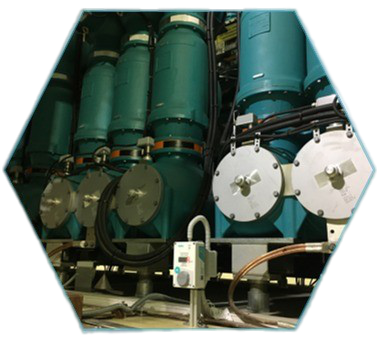

Мониторинг элегаза, и продуктов его распада в рабочей зоне посредством сбора данных с оптических газоанализаторов ИГАС IR-SF₆
Быстрый монтаж
Параллельное подключение газоанализаторов
Параллельное подключение газоанализаторов
Простая интеграция системы благодаря использованию стандартных Подходит для всех видов распределительных устройств
Включение свето-звуковой системы оповещения персонала подстанции и аварийной вентиляции объекта
Контроль элегаза и продуктов его распада
Соответствие
ПТЭЭС
ПТЭЭС
Осуществляет точный контроль ПДК элегаза и продуктов его распада в воздухе рабочей зоны КРУЭ и ЗРУ электростанций, согласно «Правил технической эксплуатации электрических станций и сетей РФ»
Два независимых входных порта RS-485 Modbus (RTU) для подключения газоанализаторов или иных полевых устройств.
До 15 полевых устройства на один шлейф.
До 15 полевых устройства на один шлейф.
До 15 устройств
Плотномер
IEC 60870-5-104 (МЭК-104)
IEC 61850
Modbus TCP/IP
IEC 61850
Modbus TCP/IP
Дискретные входы
Дискретные выходы
RS-485 Modbus (RTU)
Макс. длина кабеля 1200 м
Макс. длина кабеля 1200 м
До 15 устройств
6 дискретных входов
16 релейных выходов
ИГАС IR
ИГАС IR
ИГАС IR
ИГАС IR

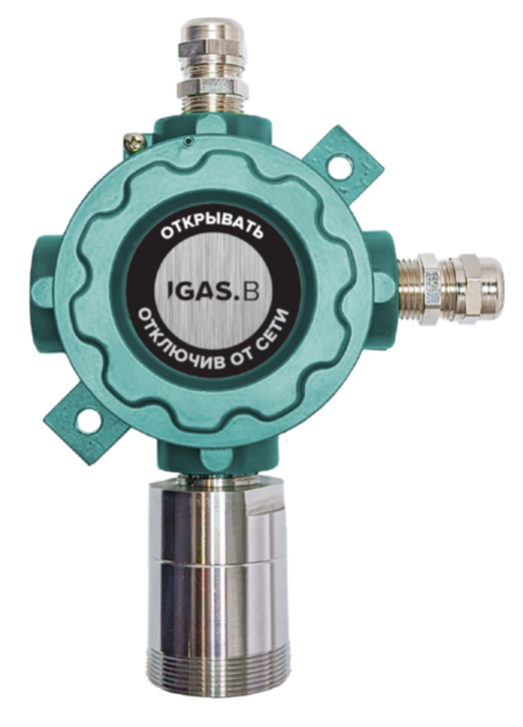

IGAS B
IGAS Dm91

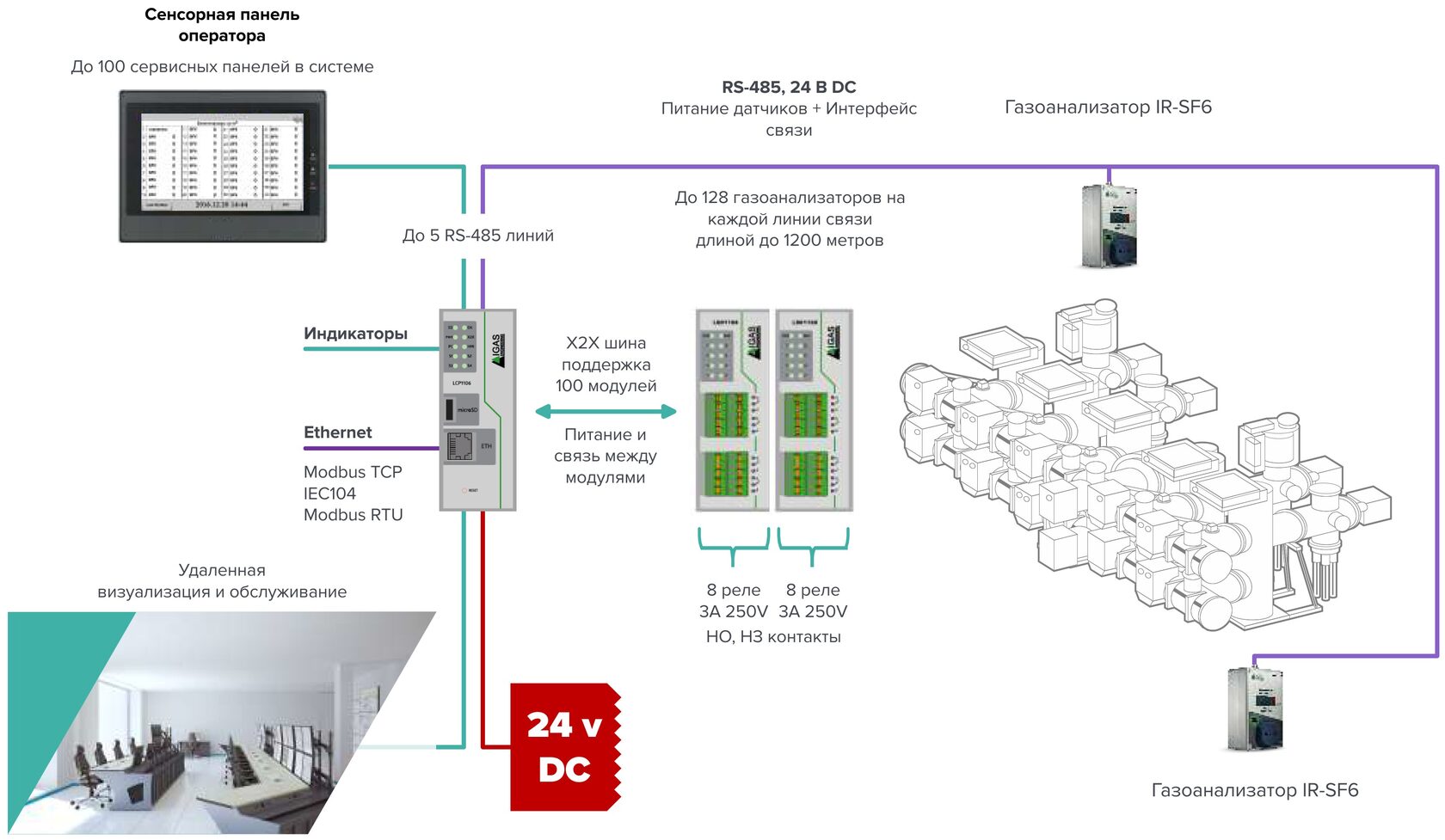

Архитектура системы контроля утечки элегаза
Контроль НКПР водорода
Верхний уровень
Архитектура 0-20 mA.
Входное подключение газоанализаторов 0-20 mA.
До 30 входных каналов для подключения.
Входное подключение газоанализаторов 0-20 mA.
До 30 входных каналов для подключения.
До 30 устройств
МЭК-104, Modbus TCP
PNX
Дискретные входы
Дискретные выходы
6 дискретных входов
16 релейных выходов
IGAS B
IGAS B
IGAS TQD
IGAS TQD
IGAS TQN
IGAS TQD
4-20 mA
Макс. длина кабеля 1800 м
Макс. длина кабеля 1800 м
Архитектура системы контроля загазованности IGAS PNX
16 релейных выходов
6 дискретных входов
PNX
Архитектура RS-485 (Modbus RTU).
Два независимых входных порта RS-485 Modbus (RTU) для подключения газоанализаторов или иных полевых устройств.
До 15 полевых устройства на один шлейф.
Два независимых входных порта RS-485 Modbus (RTU) для подключения газоанализаторов или иных полевых устройств.
До 15 полевых устройства на один шлейф.
IGAS B
IGAS TQD
ИГАС IR
IGAS TQD
IGAS TQD
До 15 устройств
До 15 устройств
RS-485 Modbus (RTU)
Макс. длина кабеля 1200 м
Макс. длина кабеля 1200 м
МЭК-104, Modbus TCP,
Modbus RTU,
IEC 61850 MMS
Modbus RTU,
IEC 61850 MMS
Верхний уровень
IGAS Dm91

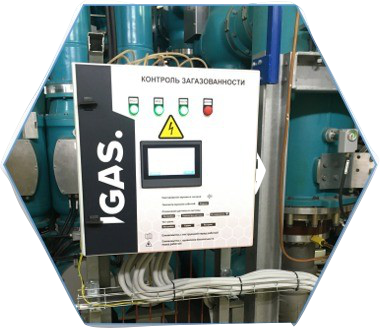

Шкаф системы контроля загазованности IGAS PNX: стандартная комплектация
Шкаф системы контроля загазованности IGAS PNX изготовлен из стали с порошковым покрытием с быстроразъемной панелью передней дверцы. На дверной панели находится сенсорный цветной ЖК дисплей и 4 светодиодных индикатора состояния системы. Внутри шкафа установлены импульсные источники питания на DIN-рейку с выходным номинальным напряжением 24В постоянного тока, ПЛК, модуль релейных выходов, промежуточные реле с максимальным током 6А при 24В и 1А при 220В, защитные автоматические выключатели, автоматический переключатель фазы входные и выходные клеммные зажимы, а также розетка 220В для подключения ноутбука при проведении работ, дополнительные модули. В системе предусмотрены 2 ввода питания с автоматическим выбором.
Обогрев шкафа (опция) применяется по отдельному техническому заданию.
Система может содержать дополнительную резервную батарею (опция) для защиты от кратковременного перебоя питания.
Обогрев шкафа (опция) применяется по отдельному техническому заданию.
Система может содержать дополнительную резервную батарею (опция) для защиты от кратковременного перебоя питания.
Сенсорная панель оператора системы IGAS PNX обеспечивает:
Визуализацию измеренных значений
Простоту навигации
Цветовую сигнализацию
Диагностику подключенных устройств
Диагностику подключенных модулей
Конфигурирование системы
Логирование состояния системы
Визуализацию измеренных значений
Простоту навигации
Цветовую сигнализацию
Диагностику подключенных устройств
Диагностику подключенных модулей
Конфигурирование системы
Логирование состояния системы
Сенсорная панель оператора
Подробная информация о событиях работы системы содержится в журнале панели.
Журнал содержит список: тип события, дата, время начала и окончания события.
Журнал содержит список: тип события, дата, время начала и окончания события.
Сенсорная панель оператора системы IGAS PNX имеет интуитивно понятный и удобный интерфейс.
Экраны панели оператора
Цветовая индикация установленных порогов:
Статусы и диагностика подключенных газоанализаторов:
Конфигурирование системы с панели оператора:
Данные о событиях
Сервисная программа Toolbox
Для обслуживания газоанализаторов IGAS IR-SF6 используется программное обеспечение Toolbox:
Поддержка Windows 7-10
Подключение через USB
Статус ИК-излучателя
Температура нагревателя и оптики
Серийный номер и версия прошивки
Калибровка газоанализатора
Следующая дата поверки
Адрес газоанализатора в сети
Online показания газоанализатора
Регулировка нуля и диапазона
Поддержка Windows 7-10
Подключение через USB
Статус ИК-излучателя
Температура нагревателя и оптики
Серийный номер и версия прошивки
Калибровка газоанализатора
Следующая дата поверки
Адрес газоанализатора в сети
Online показания газоанализатора
Регулировка нуля и диапазона
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
600 х 600 х 250
РАЗМЕРЫ (ВхШхГ), мм
IP65
СТЕПЕНЬ ЗАЩИТЫ
2 ввода питания с автоматическим выбором
Источник бесперебойного питания
ПИТАНИЕ СИСТЕМЫ
ВХОДНОЕ НАПРЯЖЕНИЕ
ЧАСТОТА ПИТАНИЯ
50 Гц ±5%
230 В переменного тока ±10%
ВЫХОДНОЕ НАПРЯЖЕНИЕ
24 В постоянного тока
МАКСИМАЛЬНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ
~ 120 Вт
26 кг
МАССА
от 5 °С до 55 °С
от минус 40 °С до 55 °С с обогревом шкафа
ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ
от 5 % до 95 % относительной влажности, без конденсации
ВЛАЖНОСТЬ
Ethernet 100 Мб/с
1 порт многомодового оптоволокна 100/1000 Base-FX, разъемы LC/SC/ST/...
1 порт одномодового оптоволокна 100/1000 Base-FX, разъемы LC/SC/ST/...
ИНТЕРФЕЙСЫ ПЕРЕДАЧИ НА ВЕРХНИЙ УРОВЕНЬ
МИНИМАЛЬНОЕ КОЛИЧЕСТВО ПОДКЛЮЧАЕМЫХ ПОЛЕВЫХ УСТРОЙСТВ, ГАЗОАНАЛИЗАТОРОВ, ДАТЧИКОВ ПО RS-485 MODBUS (RTU)
От 1 до 30
Два независимых шлейфа RS-485 Modbus (RTU). До 15 полевых устройства на один шлейф
ВХОДНЫЕ ПОДКЛЮЧЕНИЯ
Стационарная система контроля загазованности элегаза
ТИП
Исполнение в настенном шкафу
СИСТЕМА КОНТРОЛЯ УТЕЧКИ ЭЛЕГАЗА IGAS PNX
КОЛИЧЕСТВО ДИСКРЕТНЫХ ВЫХОДОВ
ПРОТОКОЛЫ ПЕРЕДАЧИ НА ВЕРХНИЙ УРОВЕНЬ
15 (8 реле с потенциалом 24В пост. тока; 7 реле типа сухой контакт 6A 30 VDC или 3A 220 VAC)
Возможность расширения количества реле до 31
Modbus TCP/IP
IEC 61850 MMS
опция
опция
опция
опция
опция
опция
опция
IEC 60870-5-104
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ
Исполнение в шкафу
ПЕРЕЧЕНЬ КОНТРОЛИРУЕМЫХ ВЕЩЕСТВ

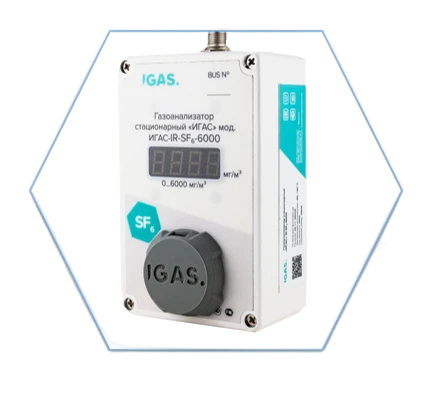

Газоанализаторы серии ИГАС IR с инфракрасным сенсором
