Газоанализаторы стационарные серии IGAS B

IGAS B

ГАЗОАНАЛИЗАТОРЫ IGAS СЕРИИ B ЯВЛЯЮТСЯ БЮДЖЕТНЫМ РЕШЕНИЕМ ДЛЯ МОНИТОРИНГА ВОЗДУХА РАБОЧЕЙ ЗОНЫ

ГАЗОАНАЛИЗАТОРЫ

Галерея

+1

Назначение и область применения

Газоанализаторы IGAS модификации В предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе — паров нефтепродуктов), токсичных газов и содержания кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах.

Непрерывная самодиагностика
Газоанализатор IGAS B непрерывно выполняет самодиагностику сенсора и преобразователя, чтобы убедиться в их безупречной работе, и в случае любого сбоя сигнализирует о неисправности.

Прочная и надежная конструкция

Газоанализатор отключает питание термокаталитического сенсора при достижении концентрации газа до максимальной точки диапазона измерения, чтобы должным образом продлить срок службы сенсора.

В газоанализаторах IGAS серии B используется корпус сенсора из нержавеющей стали SS316 с классом защиты IP65, отлично работает в суровых условиях окружающей среды.

Защита термокаталитического сенсора

Непрерывная самодиагностика

Универсальные выходные сигналы

Газоанализатор IGAS B имеет стандартные выходные сигналы 4-20 mA и RS-485 RTU. При необходимости, может быть установлен модуль реле.

Область применения

полупроводниковая промышленность и исследовательские проекты;
нефтяные и газовые месторождения;
промышленные предприятия по переработке нефти и газа;
газовые и нефтяные хранилища;
химические производства;
рабочие зоны промышленных предприятий;
насосные и компрессорные станции и др.

Заземление

Основная плата

Корпус

Отверстие для сенсора

Сенсор

Стопорный винт

Отверстие под кабельный ввод/заглушку

Крышка

Заземляющее отверстие для винта

Монтажное отверстие

Пыле- влаго- защита

Корпус сенсора сталь SS316

Отверстие под кабельные вводы

Корпус

Сенсор

Монтажная пластина

Отверстие под кабельный ввод/заглушку

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Газоанализаторы IGAS серии B выпускаются в различных вариантах конструктивного исполнения.

где:
IGAS B – модификация
Х1 — указывается химическая формула измеряемого компонента
Х2 — указывается верхний предел диапазона измерений и единицы измерения
Х3 — резьба подключения кабельных вводов: 1 (1/2” NPT)
Х4 — блок реле: 0 – нет, 1 – имеется

Обозначения при заказе:

IGAS B

-- X1 -- X2 -- X3 -- X4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходные сигналы

4-20 mA, Modbus RS485 RTU (входят в базовую комплектацию)

3 реле: 2 пороговых реле, 1 реле неисправности (опция)

Нагрузочные характеристики реле: 3 x (1A 30 VDC, 0.5 A 125 VAC, 0.3 A 80 VDC)

Инфракрасный

Электрохимический

Принцип измерения

Термокаталитический

Тип

Стационарный газоанализатор

Условия окружающей среды

От - 40°C до + 60°C

Отн. влажность от 0 до 98 % (без конденсации)

Атмосферное давление от 84 до 106,7 кПа

- инфракрасный сенсор, более 5

- термокаталитический сенсор, 4-5 и более

- электрохимический сенсор, более 2

Ожидаемый срок службы сенсора (лет)

1,4 кг

IP65

Класс защиты корпуса

Алюминиевый сплав, Нержавеющая сталь

Нержавеющая сталь SS316 (корпус сенсора)

Корпус

Потребляемая мощность

Макс. 2,5 Вт. при 24 В пост. тока

Питание

12 … 24 В пост. тока, 3-проводной кабель

Взрывозащита

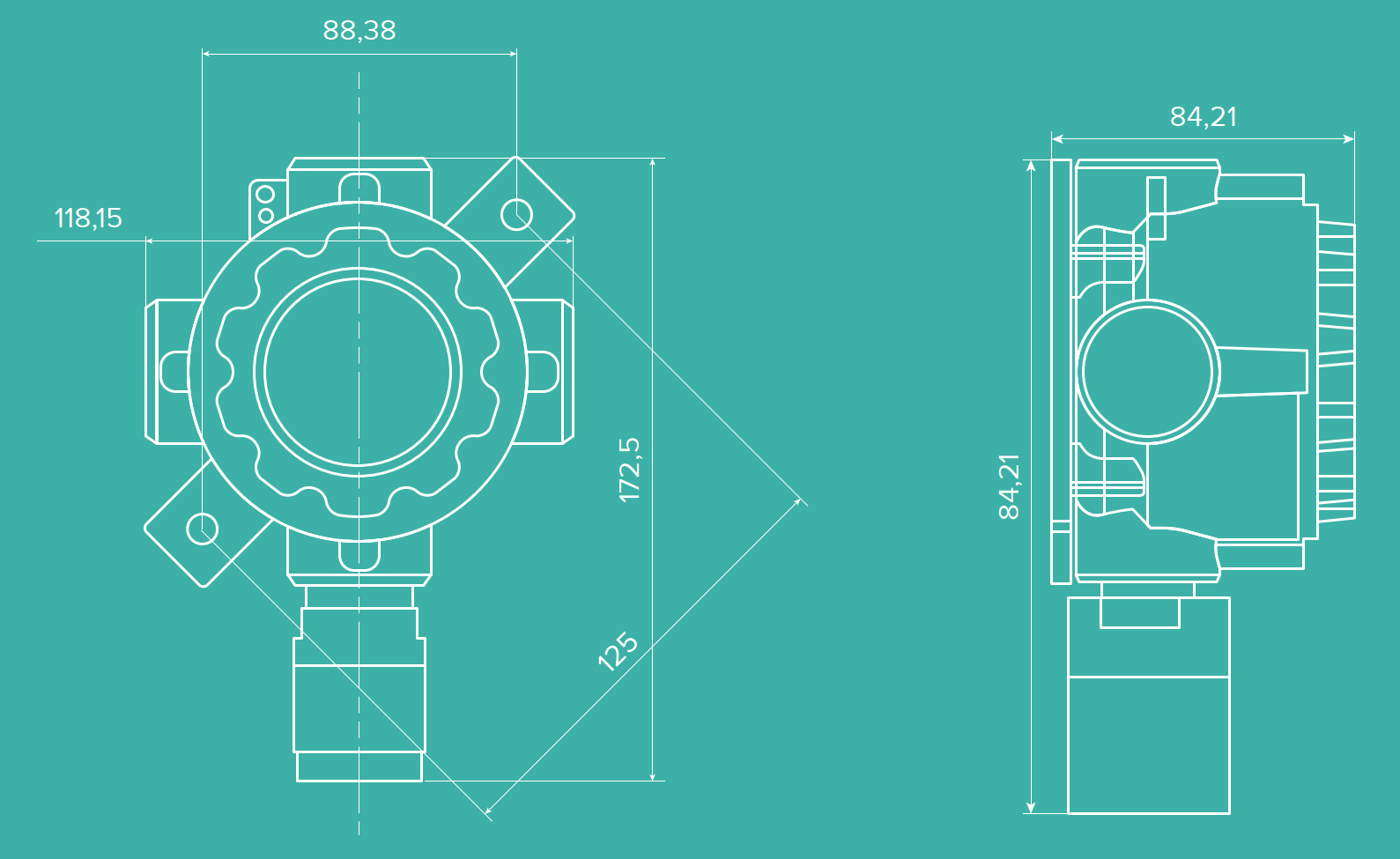

Размеры

Кабельный ввод

1Ex db IIC T6 Gb X, Eх tb IIIC T85°C Db Х

186 х 118 ×84 мм

2 х 1/2” NPT

Масса

ИЗМЕРЕНИЕ ГАЗОВ/ПАРОВ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО СЕНСОРА

1;NH₃;Аммиак (NH₃);0-50;млн-1 2;NH₃;Аммиак (NH₃);0-100;млн-1 3;NH₃;Аммиак (NH₃);0-250;млн-1 4;NH₃;Аммиак (NH₃);0-1000;млн-1 5;H₂;Водород (H₂);0-500;млн-1 6;H₂;Водород (H₂);0-1000;млн-1 7;H₂;Водород (H₂);0-2000;млн-1 8;O₂;Кислород (O₂);0-25;%об.д. 9;NO₂;Диоксид азота (NO₂);0-30;млн-1 10;SO₂;Диоксид серы (SO₂);0-10;млн-1 11;SiH₄;Моносилан (SiH₄);0-1;млн-1 12;O₃;Озон (O₃);0-1;млн-1 13;O₃;Озон (O₃);0-5;млн-1 14;NO;Оксид азота (NO);0-50;млн-1 15;NO;Оксид азота (NO);0-250;млн-1 16;CO;Оксид углерода (CO);0-300;млн-1 17;CO;Оксид углерода (CO);0-500;млн-1 18;CO;Оксид углерода (CO);0-1000;млн-1 19;H₂S;Cероводород (H₂S);0-20;млн-1 20;H₂S;Cероводород (H₂S);0-50;млн-1 21;H₂S;Cероводород (H₂S);0-100;млн-1 22;H₂S;Cероводород (H₂S);0-120;млн-1 23;H₂S;Cероводород (H₂S);0-250;млн-1 24;H₂S;Cероводород (H₂S);0-500;млн-1 25;HCN;Cинильная кислота (цианистый водород) (HCN);0-30;млн-1 26;CH₂O;Формальдегид (CH₂O);0-10;млн-1 27;РH₃;Фосфин (РH₃);0-10;млн-1 28;F₂;Фтор (F₂);0-5;млн-1 29;HF;Фтороводород (HF);0-10;млн-1 30;Cl₂;Хлор (Cl₂);0-10;млн-1 31;HCl;Хлороводород (HCl);0-25;млн-1 33;C₂H₄O;Этиленоксид (C₂H₄O);0-20;млн-1 34;C₂H₄O;Этиленоксид (C₂H₄O);0-100;млн-1 35;AsH3;Арсин (AsH3);0-1;млн-1 36;BF3;Трифторид бора (BF3);0-10;млн-1 37;BCl3;Трихлорид бора (BCl3);0-25;млн-1 38;SiH2Cl2;Дихлорсилан (SiH2Cl2);0-25;млн-1 39;Si2H6;Дисилан (Si2H6);0-15;млн-1 40;GeH4;Герман (GeH4);0-5;млн-1 41;CH3SiH3;Метилсилан (CH3SiH3);0-1;млн-1 42;N2O;Оксид диазота (N2O);0-30;млн-1 43;SiCl4;Тетрахлорид кремния (SiCl4);0-25;млн-1 44;SiF4;Тетрафторид кремния (SiF4);0-10;млн-1 45;SF4;Дифторид серы (SF4);0-10;млн-1 46;HSiCl3;Трихлорсилан (HSiCl3);0-15;млн-1 47;WF6;Фторид вольфрама (WF6);0-10;млн-1 48;В2Н6;Диборан (В2Н6);0-1;млн-1 49;HNO3;Азотная кислота (HNO3);0-30;млн-1 50;C2SiH8;Диметилсилан (C2SiH8);0-1;млн-1 51;С3Н10Si;Триметилсилан (SiH(СН3)3);0-15;млн-1 52;PF5;Пентафторид фосфора (PF5);0-10;млн-1 53;CH3F;Фторметан (CH3F);0-10;млн-1 54;H2Se;Селеноводород (H2Se);0-5;млн-1

ИЗМЕРЕНИЕ ГАЗОВ/ПАРОВ ДЛЯ ТЕРМОКАТАЛИТИЧЕСКОГО СЕНСОРА

1;CxHy (CH4);Сумма углеводородов CxHy (по метану);0-100;% НКПР 2;CxHy (C3H8);Сумма углеводородов CxHy (по пропану);0-100;% НКПР 3;CxHy (C₆H₁₄);Сумма углеводородов CxHy (по гексану);0-100;% НКПР 4;NH₃;Аммиак (NH₃);0-100;% НКПР 5;C₂H₂;Ацетилен (C₂H₂); 0-100;% НКПР 6;C₃H₆O;Ацетон (C₃H₆O);0-100;% НКПР 7;C₆H₆;Бензол (C₆H₆);0-100;% НКПР 8;C₄H₆;1,3-бутадиен (дивинил) (C₄H₆);0-100;% НКПР 9;C₄H₁₀;Бутан (н-бутан) (C₄H₁₀);0-100;% НКПР 10;C₄H₉OH;Бутанол (н-бутанол) (C₄H₉OH);0-100;% НКПР 11;i-C₄H₈;Изобутилен (i-C₄H₈);0-100;% НКПР 12;H₂;Водород (H₂);0-100;% НКПР 13;C₆H₁₄;Гексан (н-гексан) (C₆H₁₄);0-100;% НКПР 14;C₇H₁₆;Гептан (н-гептан) (C₇H₁₆);0-100;% НКПР 15;o-C₈H₁₀;1,2-диметилбензол (о-ксилол) (o-C₈H₁₀);0-100;% НКПР 16;m-C₈H₁₀;1,3-диметилбензол (м-ксилол) (m-C₈H₁₀);0-100;% НКПР 17;p-C₈H₁₀;1,4-диметилбензол (п-ксилол) (p-C₈H₁₀);0-100;% НКПР 18;C₄H₈;Бутилен (C₄H₈);0-100;% НКПР 19;C₃H₈O;Изопропиловый спирт (C₃H₈O);0-100;% НКПР 20;C2H6O;Диметиловый эфир (C2H6O);0-100;% НКПР 21;CH₄;Метан (CH₄);0-100;% НКПР 22;CH₃OH;Метанол (CH₃OH);0-100;% НКПР 23;C₈H₁₈;Oктан (н-октан) (C₈H₁₈);0-100;% НКПР 24;C₅H₁₂;Пентан (C₅H₁₂);0-100;% НКПР 25;C₃H₈;Пропан (C₃H₈);0-100;% НКПР 26;C₃H₆;Пропилен (C₃H₆);0-100;% НКПР 27;C₈H₈;Стирол (C₈H₈);0-100;% НКПР 28;C₆H₅CH₃;Толуол (метилбензол) (C₆H₅CH₃);0-100;% НКПР 29;C₆H₁₂;Циклогексан (C₆H₁₂);0-100;% НКПР 30;C₅H₁₀;Циклопентан (C₅H₁₀);0-100;% НКПР 31;C₂H₆;Этан (C₂H₆);0-100;% НКПР 32;C₂H₅OH;Этанол (этиловый спирт) (C₂H₅OH);0-100;% НКПР 33;C₄H₈O₂;Этилацетат (C₄H₈O₂);0-100;% НКПР 34;C₂H₄;Этилен (C₂H₄);0-100;% НКПР 35;C₂H₄O;Ацетальдегид (CH3СHO);0-100;% НКПР 36;С6Н12О2;Бутилацетат (С6Н12О2);0-100;% НКПР 37;С9Н20;Нонан (С9Н20);0-100;% НКПР 38;С4Н8О;2-бутанон (С4Н8О);0-100;% НКПР

ИЗМЕРЕНИЕ ГАЗОВ/ПАРОВ ДЛЯ ИНФРАКРАСНОГО СЕНСОРА
