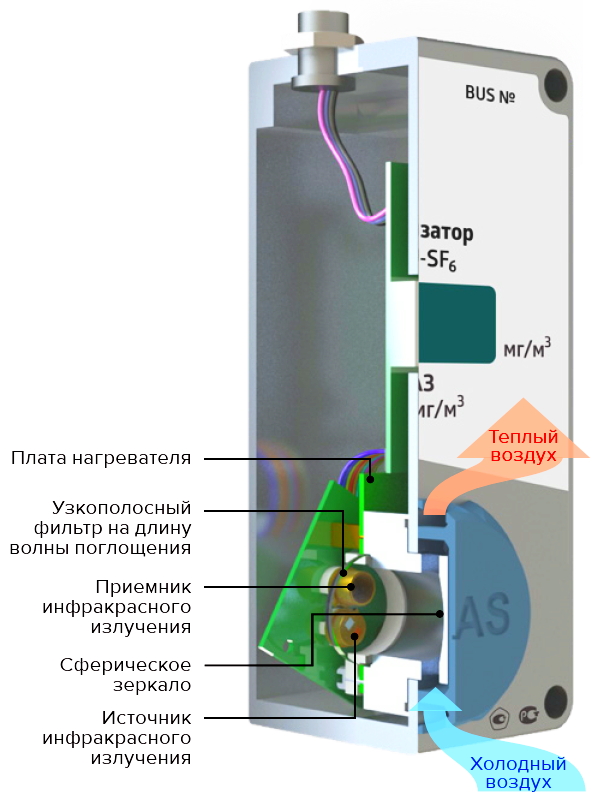

Плата нагревателя

Узкополосный фильтр на длину волны поглощения

Приемник инфракрасного излучения

Сферическое зеркало

Источник инфракрасного излучения

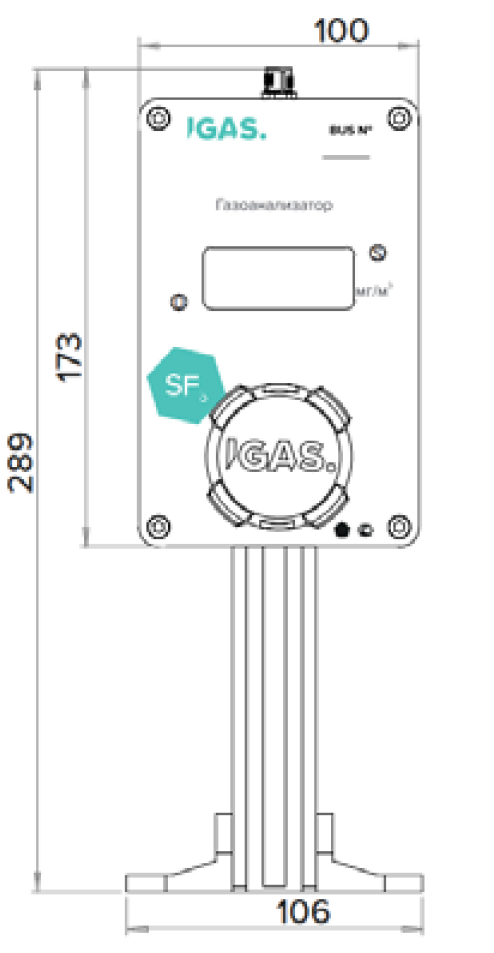

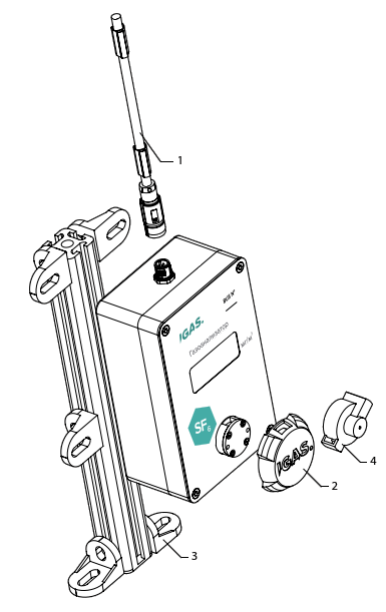

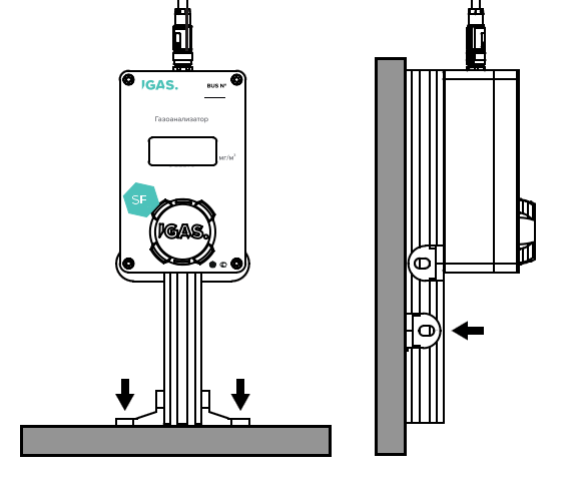

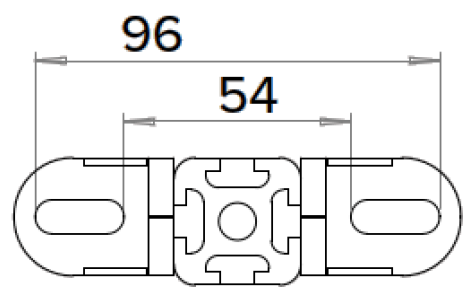

0 – 12000 мг/м³ SF₆
0 – 8480 мг/м³ R-134a
0 – 9980 мг/м³ R-125
0 – 7200 мг/м³ R-22

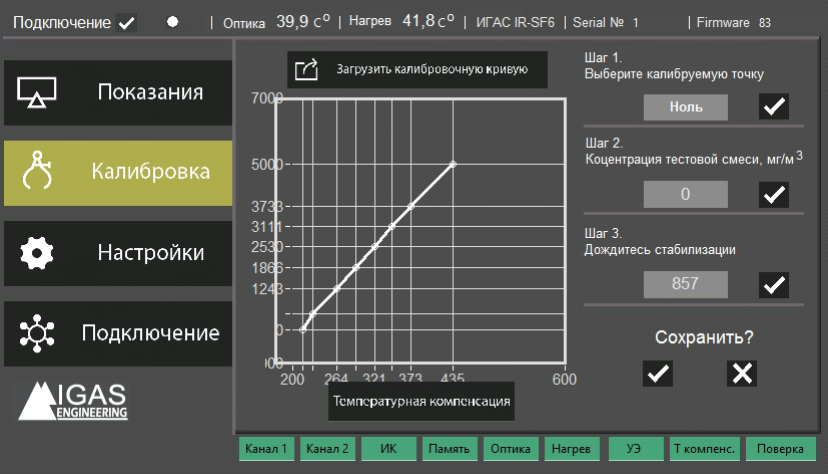

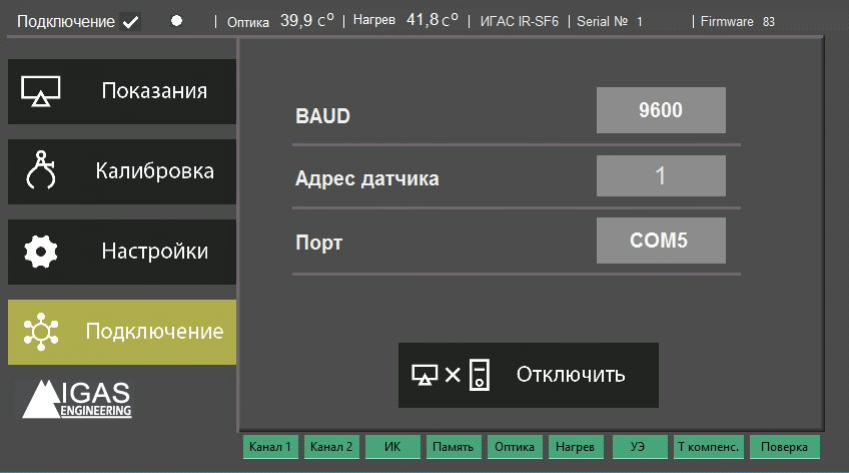

RS-485 с защитой до 75 В
MODBUS RTU

10 сек.

IP 67
9 баллов сейсмоустойчивость

От – 40 до + 60 °С

1 год

4 м

5 лет

Обогреваемая оптическая кювета

0 – 15580 мг/м³ R-113
0 – 503 мг/м³ R-12
0 – 35350 мг/м³ R-227ea
0 – 71165 мг/м³ R-407c

Чувствительный элемент

Чувствительный элемент – это самая ответственная деталь любого газоанализатора. От его точности, надежности и устойчивости зависит работа газоанализатора и всей системы контроля загазованности в целом.
В газоанализаторах ИГАС IR применяются оптические ИК-сенсоры собственной разработки и производства.

Контроль качества – это главное преимущество собственного производства сенсоров. Полный контроль над качеством продукции на всех этапах производства. Это позволяет создавать более надежные и точные сенсоры, соответствующие высоким стандартам и требованиям.
Собственное производство снижает зависимость от внешних поставок, что особенно важно в условиях политики импортозамещения, дефицита или нестабильности на мировых рынках.

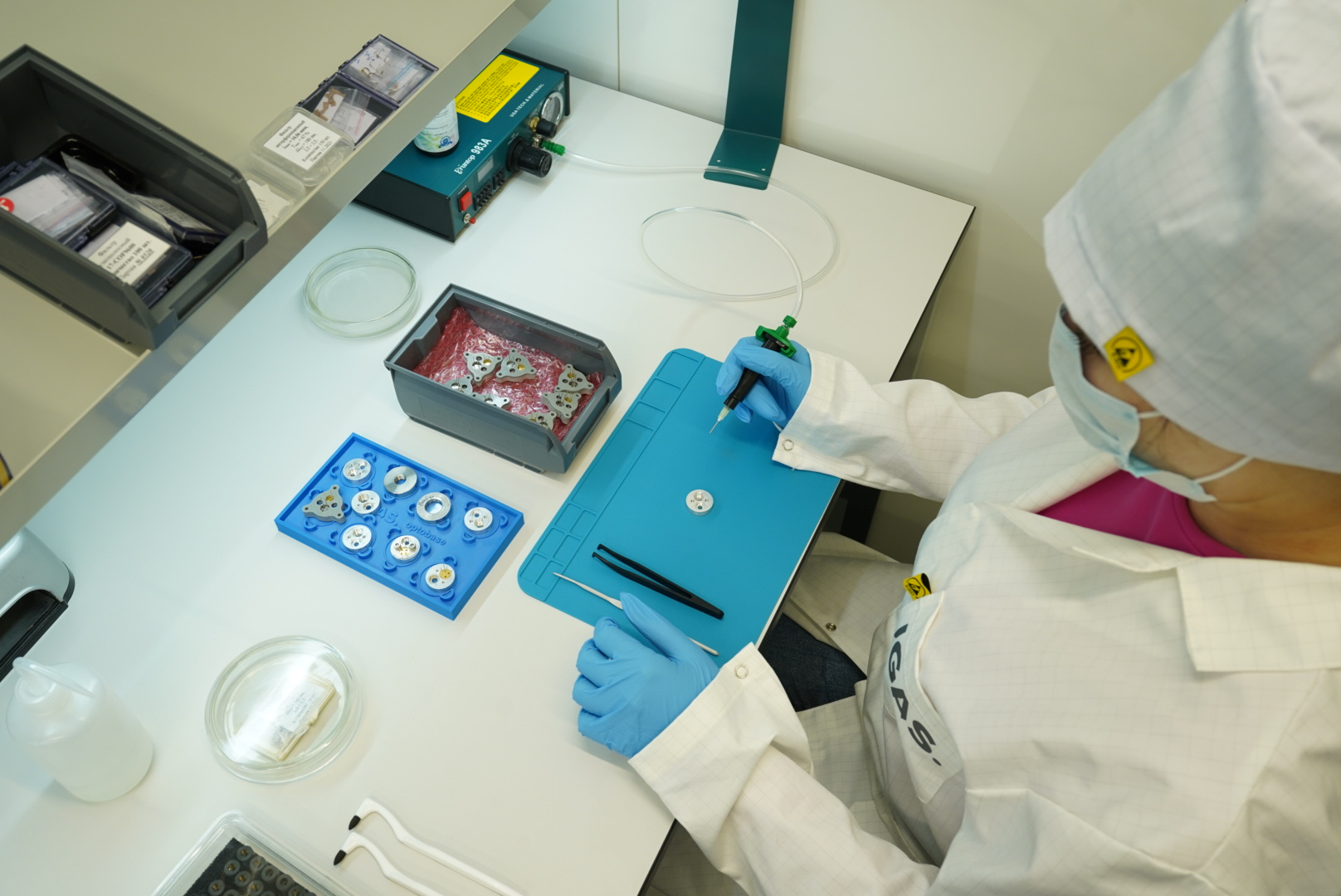

Собственное производство сенсоров

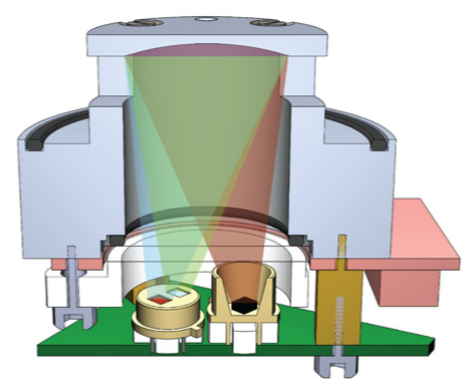

Принцип работы сенсора

ИГАС IR – это газоанализатор для измерения концентрации газов в атмосфере, работающий по принципу поглощения инфракрасного излучения.
Контролируемый воздух методом диффузии попадает в измерительную оптическую кювету поступая через отверстия в брызгозащитном кожухе. Диффузия усиливается за счет термоконвективного эффекта (эффект «каминной тяги»).
Инфракрасный нагреватель испускает излучение в широком спектре в невидимом для человеческого глаза ИК диапазоне. Излучение выходит из оптического окна в корпусе и дважды проходит сквозь измерительную кювету. Устойчивое к механическим повреждениям цельно металлическое зеркало отражает инфракрасные лучи и направляет их на детекторы, расположенные в оптическом модуле. Измерительная кювета постоянно нагревается термоэлементами, расположенными непосредственно у оптопары, что позволяет избежать конденсации влаги из атмосферы, которая образуется при перепадах температуры. Стабильность точки нуля обеспечивается опорным каналом, который позволяет компенсировать загрязнение зеркала и окна, а также потенциальные отклонения интенсивности инфракрасного нагревателя.

Таким образом, сочетание указанных методов обработки сигнала, конструкции и технологии обеспечивают достижение оптимальной стабильности сигнала. Оптическая 2-лучевая технология обеспечивает долговременную стабильность, компенсацию возможных загрязнений и запылений оптической кюветы.
