Система контроля загазованности IGAS PNX

IGAS PNX

РАЗРАБАТЫВАЕТСЯ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ЗАКАЗЧИКА.

СИСТЕМА КОНТРОЛЯ

ЗАГАЗОВАННОСТИ

Ru

Скачать:

Брошюра

Руководство пользователя

En

Монтажные и пуско-наладочные работы

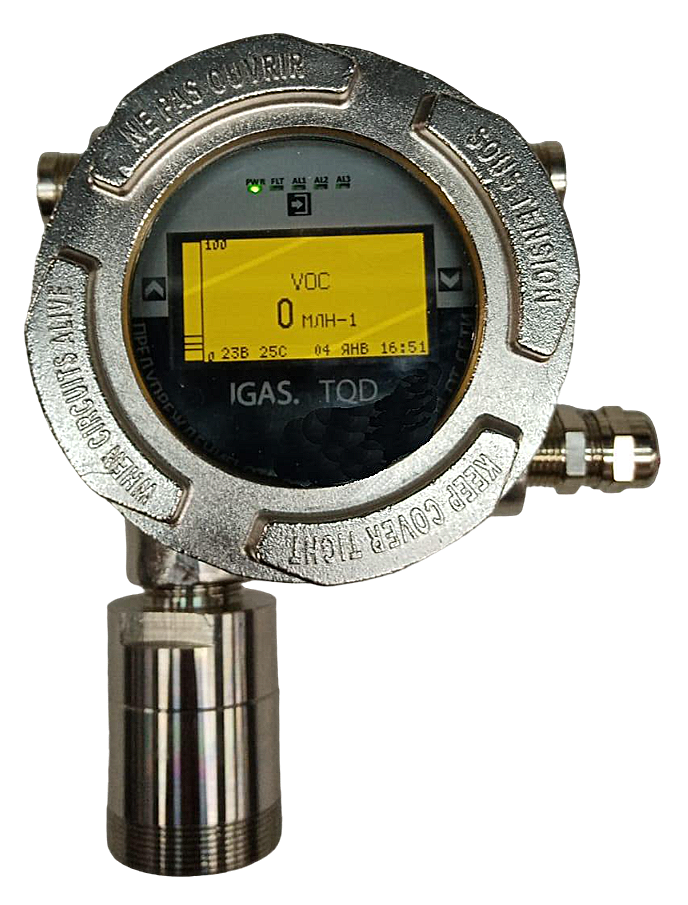

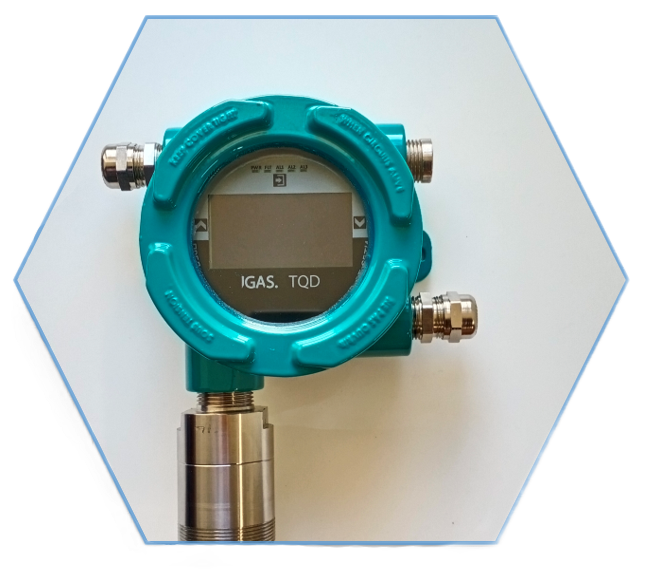

Газоанализаторы IGAS TQD

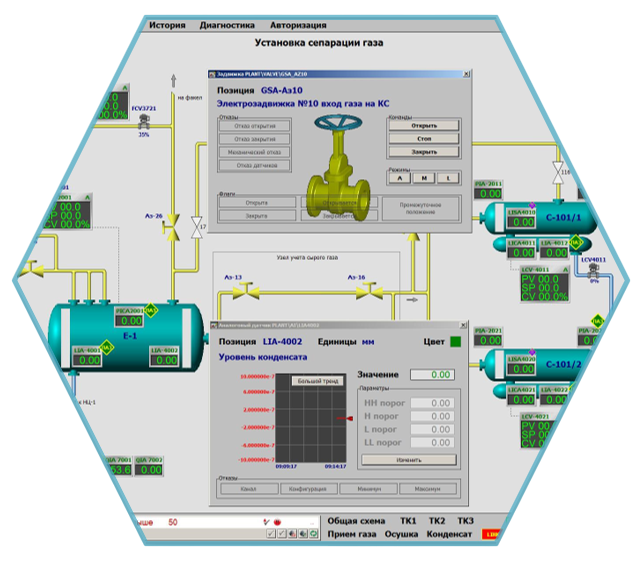

SCADA-система IGAS TREND

Газоанализаторы IGAS B

Система контроля загазованности IGAS PNX

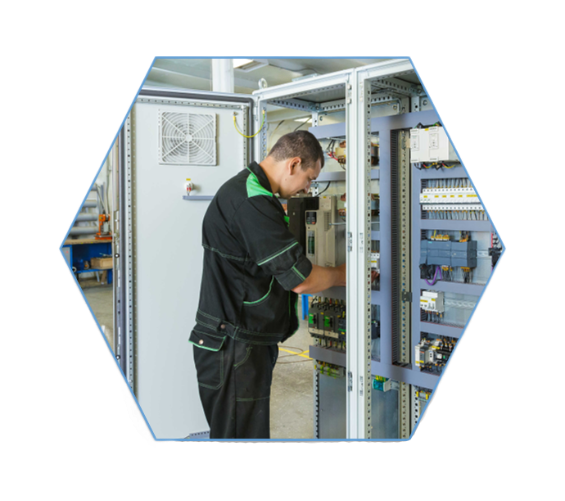

Проектирование и сборка

Газоанализаторы IGAS TQN

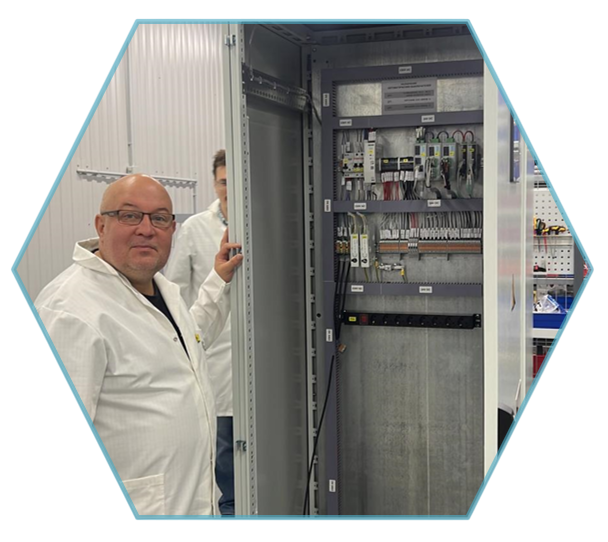

Контроль качества

Гарантийное и сервисное обслуживание

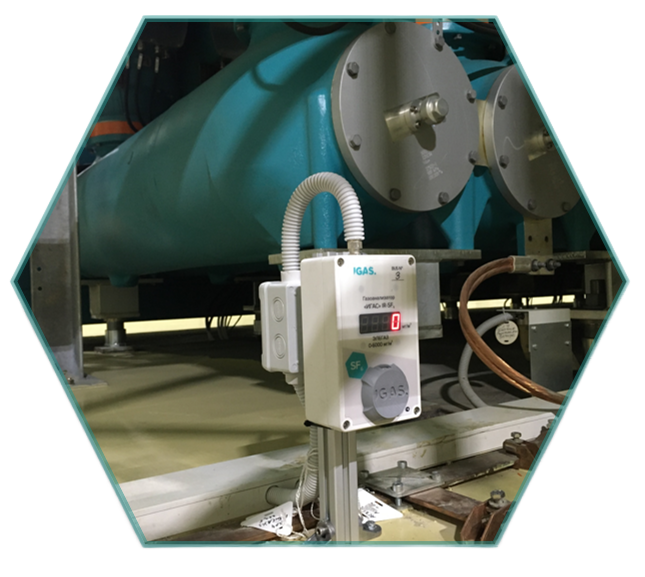

Газоанализаторы ИГАС IR

Мониторинг токсичных и взрывоопаных веществ

Галерея

обеспечение безопасности рабочего персонала путем выдачи предупреждающих сигналов через светозвуковые устройства и табло;

обеспечение безопасности процессов и сохранности оборудования посредством выдачи управляющих сигналов периферийным устройствам: включение/ выключение электромагнитных клапанов, управление вентиляцией и т.п.;

СИСТЕМА КОНТРОЛЯ ЗАГАЗОВАННОСТИ IGAS PNX АДАПТИРУЕТСЯ К ШИРОКОМУ СПЕКТРУ ТРЕБОВАНИЙ ЗАКАЗЧИКА. РАЗРАБОТКА СИСТЕМЫ ВЕДЕТСЯ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ К ПРИМЕНЕНИЮ.

передача информации о состоянии в систему SCADA IGAS TREND, либо на верхний уровень АСУТП.

Назначение системы

Система контроля загазованности IGAS PNX предназначена для непрерывного мониторинга токсичных и взрывоопасных газов и паров, содержания кислорода в воздухе рабочей зоны, посредством сигналов, поступающих от локальных газоанализаторов. Целью работы системы является:

SCADA.
АРМ оператора 1

Веб клиент.
АРМ оператора 2

АРМ инженера

Шкаф обработки данных
APDC

АРМ настройки

Сервер

Хранилище данных

Система IGAS PNX включает в себя три уровня

Уровень III Подробнее:

Уровень III

Уровень II Подробнее:

Уровень II

Уровень I Подробнее:

Уровень I

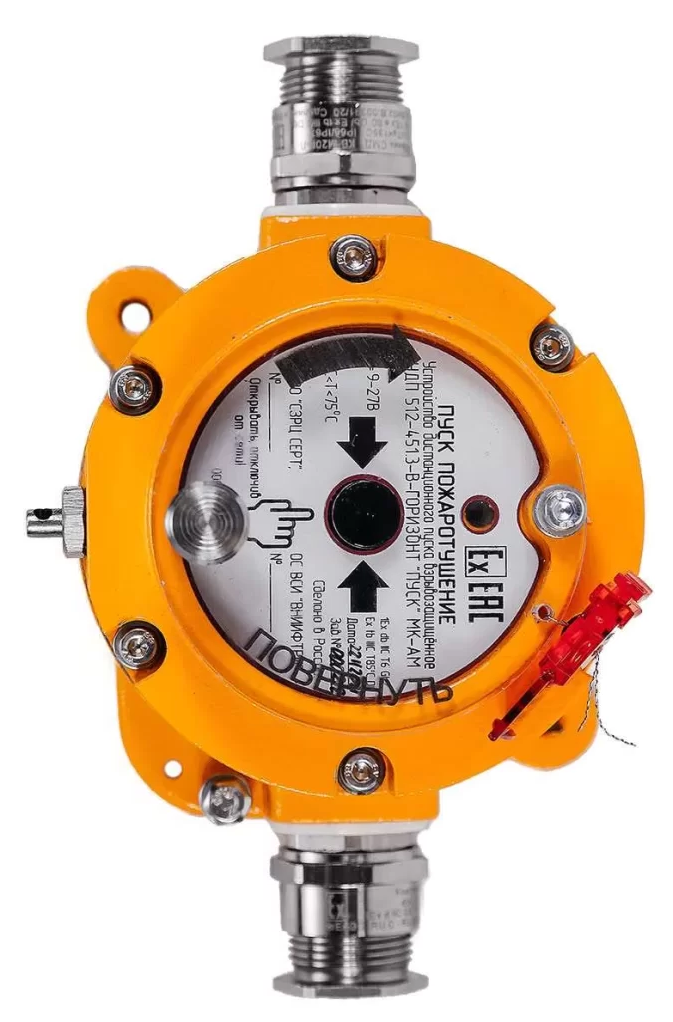

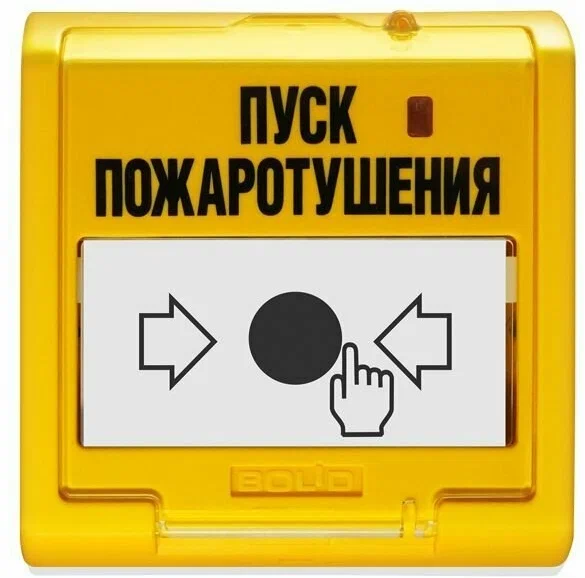

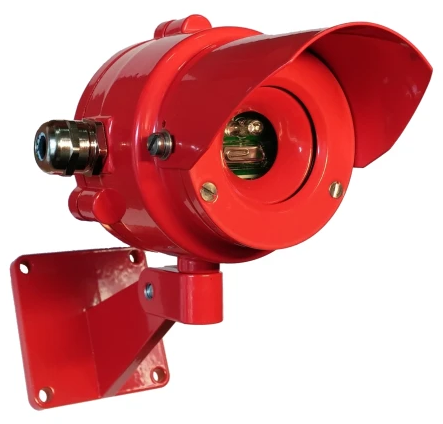

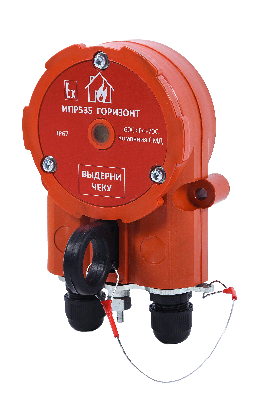

включает первичные полевые измерительные устройства и кнопочные посты.

выполняется в виде единого централизованного программно-технического комплекса - шкафа обработки данных APDC с программным обеспечением IGAS Trend, предназначенным для визуализации, хранения, обработки и передачи данных согласно встроенным аналитическим моделям.

состоит из локальных шкафов загазованности PNX, обеспечивает сбор и хранение данных с газоанализаторов системы, выполняет локальное управление оповещением, управление аварийной вентиляцией или другими смежными системами.

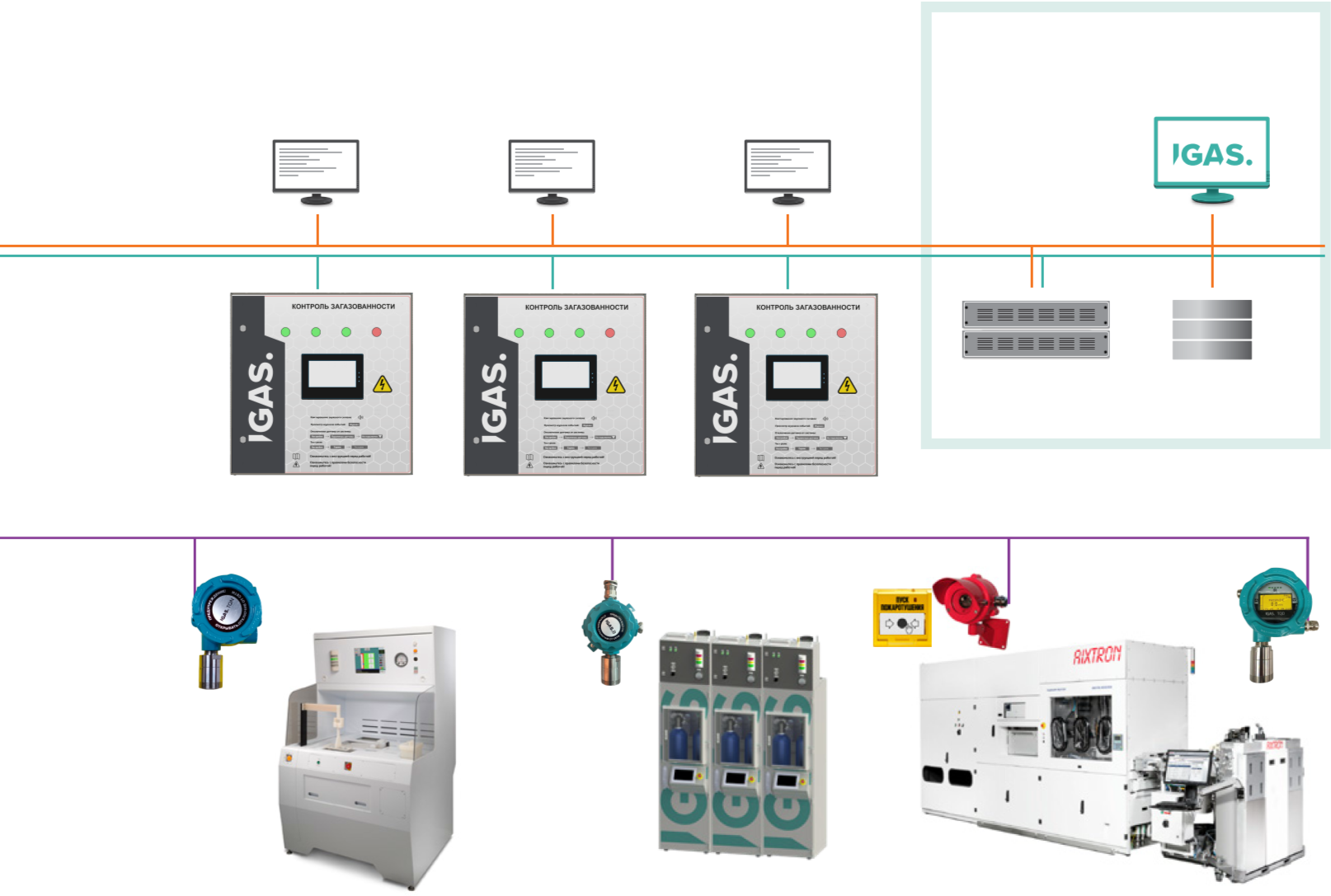

Архитектура системы контроля загазованности IGAS PNX

До 30 устройств

МЭК-104, Modbus TCP

PNX

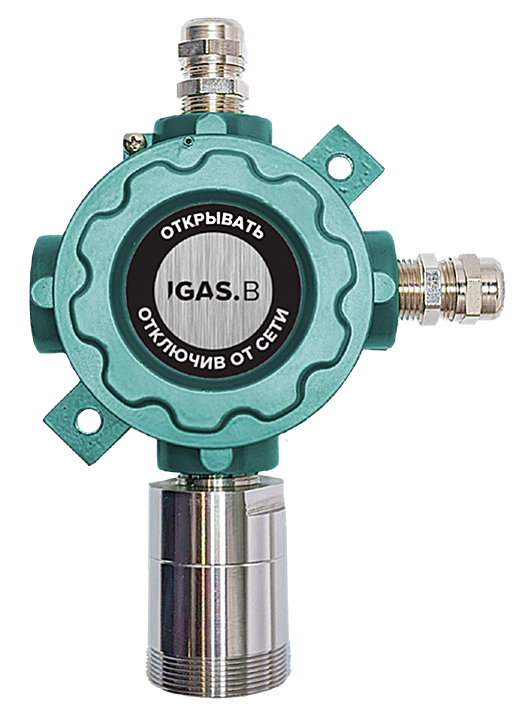

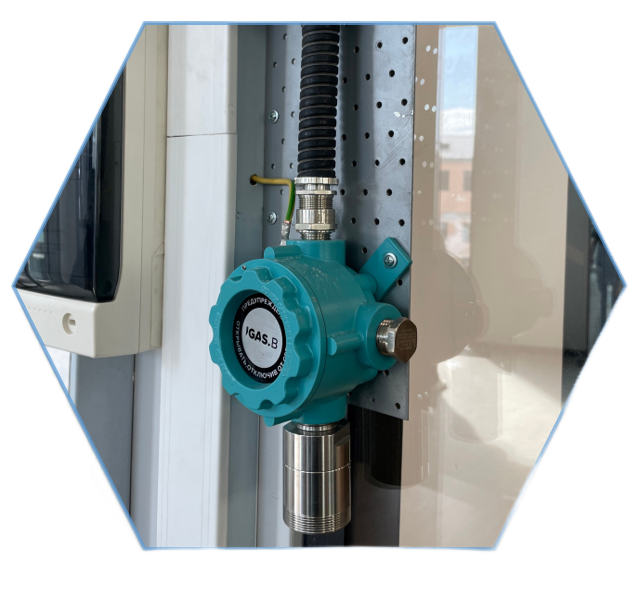

IGAS B

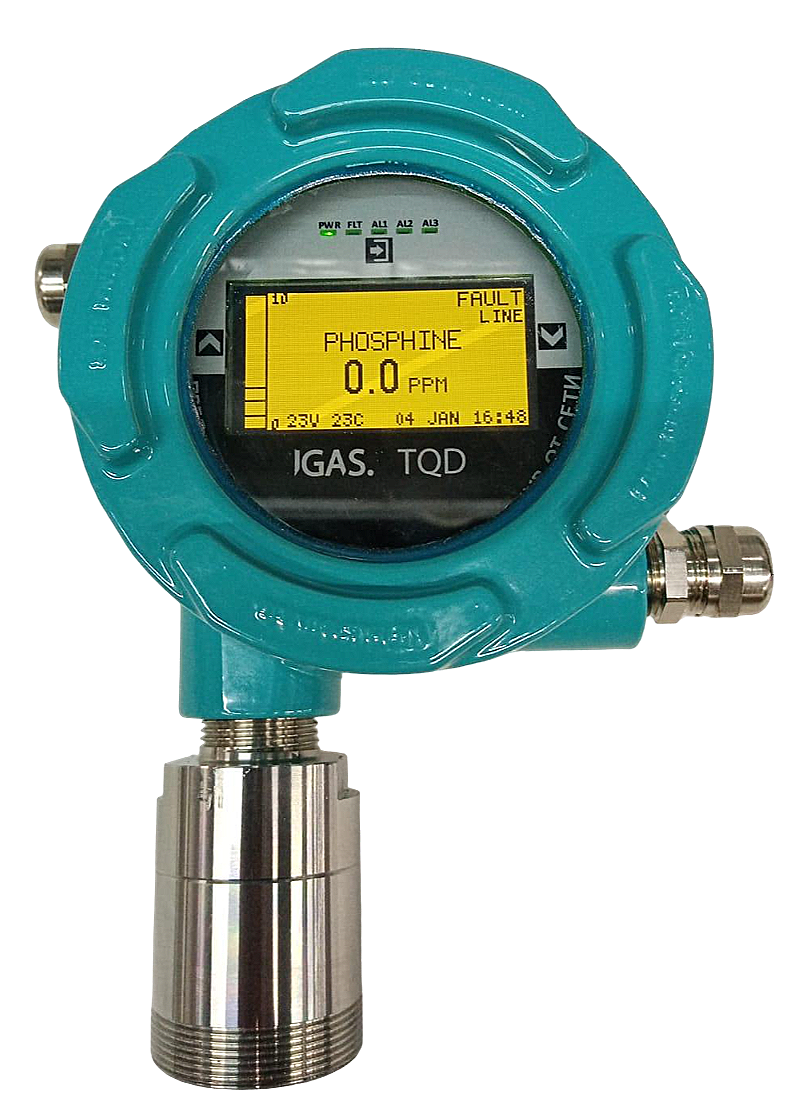

IGAS TQD

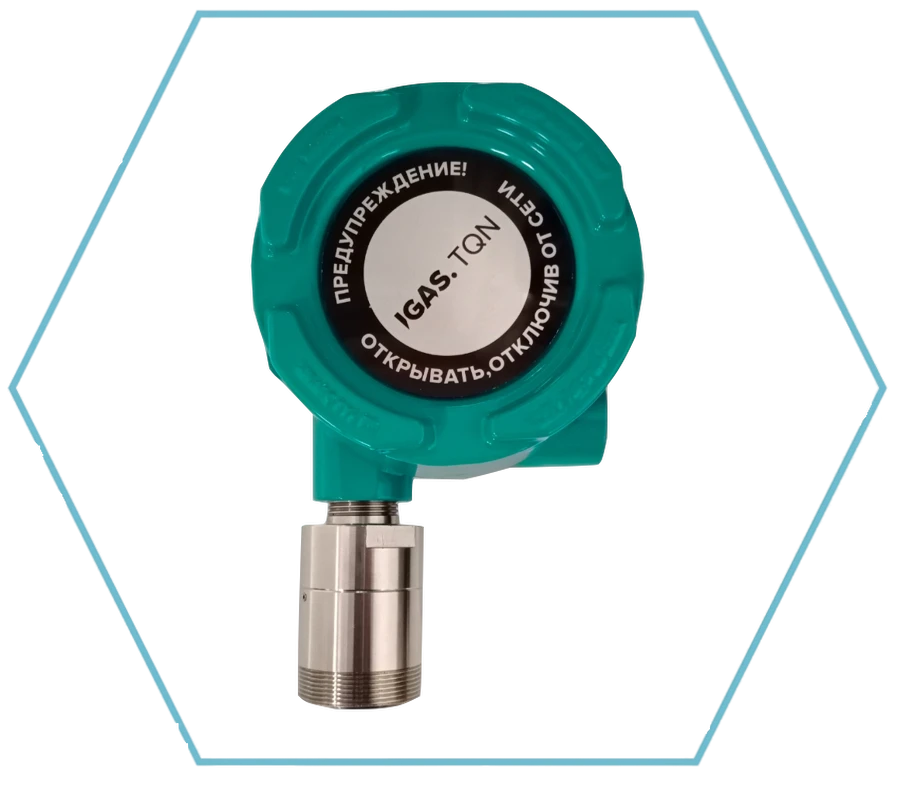

IGAS TQN

IGAS TQD

16 релейных выходов

6 дискретных входов

4-20 mA
Макс. длина кабеля 1800 м

IGAS B

IGAS Dm91

IGAS TQD

16 релейных выходов

6 дискретных входов

ИГАС IR

IGAS TQD

МЭК-104, Modbus TCP

PNX

До 15 устройств

RS-485 Modbus (RTU)
Макс. длина кабеля 1200 м

Архитектура RS-485 (Modbus RTU).
Два независимых входных порта RS-485 Modbus (RTU) для подключения газоанализаторов или иных полевых устройств.
До 15 полевых устройства на один шлейф.

Архитектура 0-20 mA.
Входное подключение газоанализаторов 0-20 mA.
До 30 входных каналов для подключения.

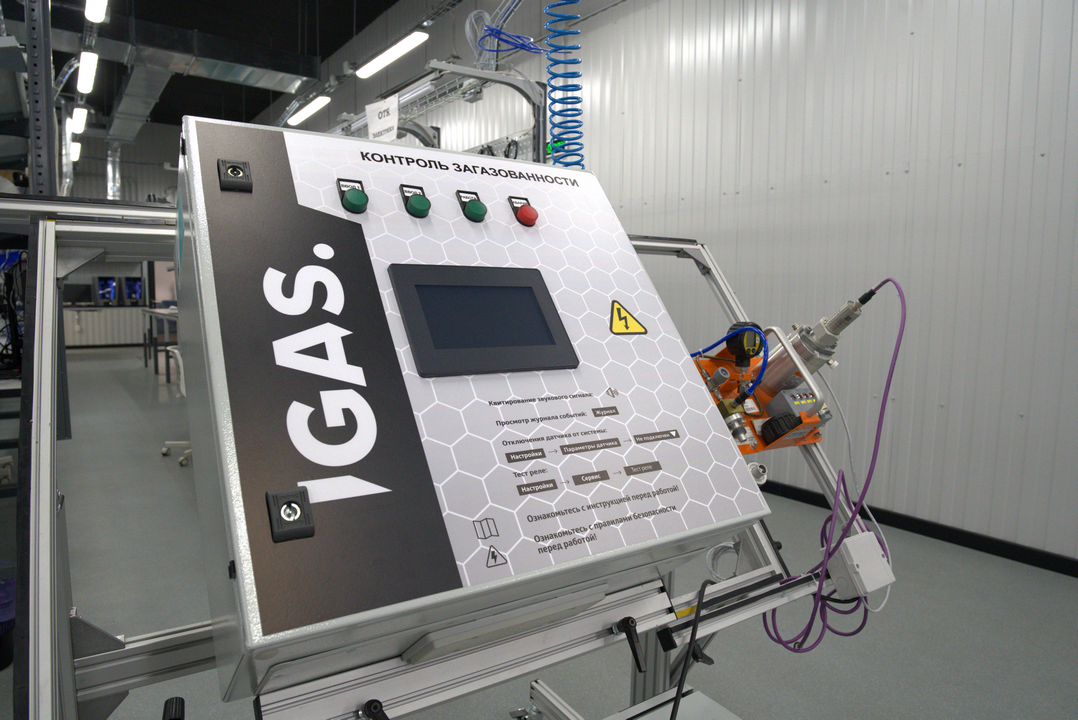

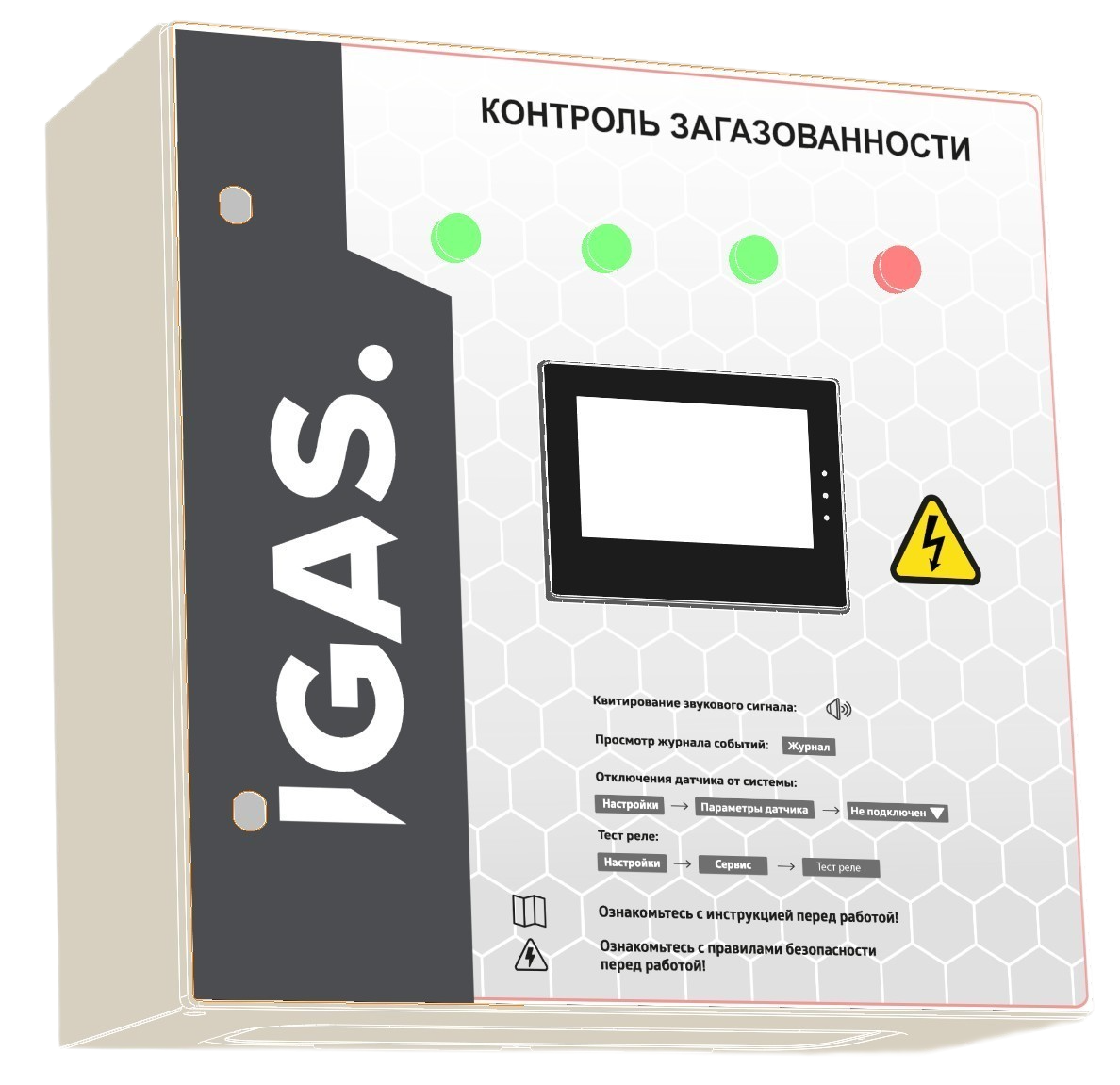

Шкаф системы контроля загазованности IGAS PNX: стандартная комплектация

Шкаф системы контроля загазованности IGAS PNX изготовлен из стали с порошковым покрытием с быстроразъемной панелью передней дверцы. На дверной панели находится сенсорный цветной ЖК дисплей и 4 светодиодных индикатора состояния системы. Внутри шкафа установлены импульсные источники питания на DIN-рейку с выходным номинальным напряжением 24В постоянного тока, ПЛК, модуль релейных выходов, промежуточные реле с максимальным током 6А при 24В и 1А при 220В, защитные автоматические выключатели, автоматический переключатель фазы входные и выходные клеммные зажимы, а также розетка 220В для подключения ноутбука при проведении работ, дополнительные модули. В системе предусмотрены 2 ввода питания с автоматическим выбором.
Обогрев шкафа (опция) применяется по отдельному техническому заданию.
Система может содержать дополнительную резервную батарею (опция) для защиты от кратковременного перебоя питания.

Сенсорная панель оператора системы IGAS PNX обеспечивает:
Визуализацию измеренных значений
Простоту навигации
Цветовую сигнализацию
Диагностику подключенных устройств
Диагностику подключенных модулей
Конфигурирование системы
Логирование состояния системы

Сенсорная панель оператора

Вариант конструктивного исполнения СКЗ IGAS PNX 19” для установки в шкаф автоматики

Головное устройство системы контроля загазованности IGAS PNX имеет вариант исполнения для монтажа в шкаф автоматики в формате 19”.

Подробная информация о событиях работы системы содержится в журнале панели.
Журнал содержит список: тип события, дата, время начала и окончания события.

Сенсорная панель оператора системы IGAS PNX имеет интуитивно понятный и удобный интерфейс.

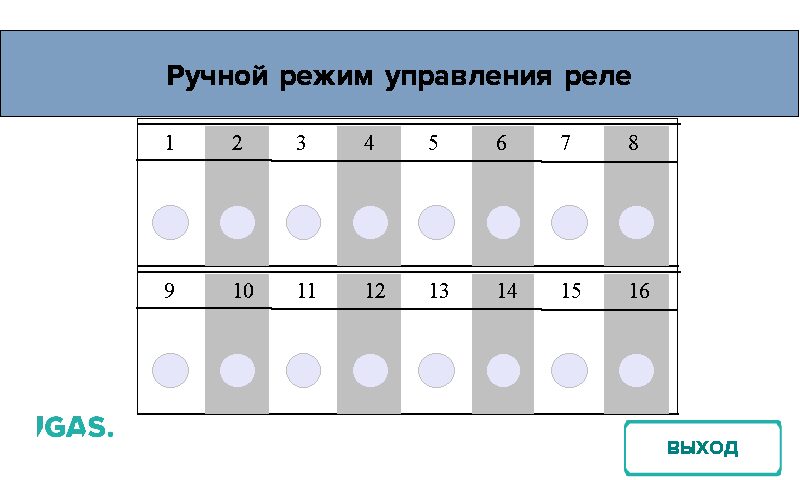

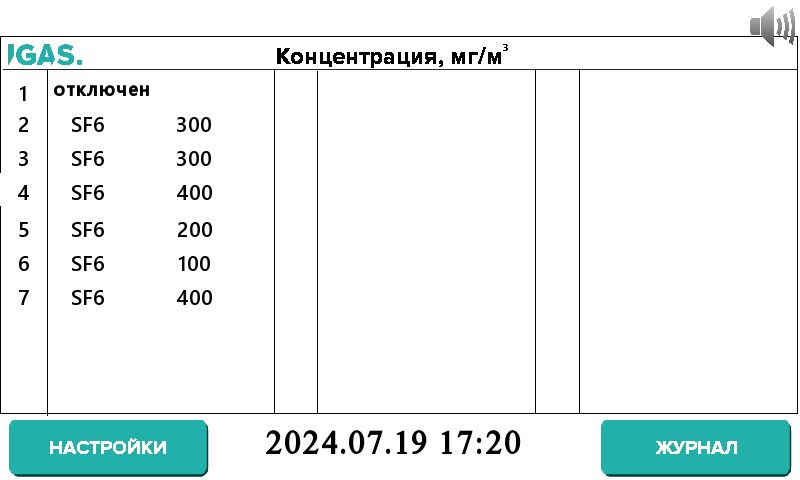

Экраны панели оператора

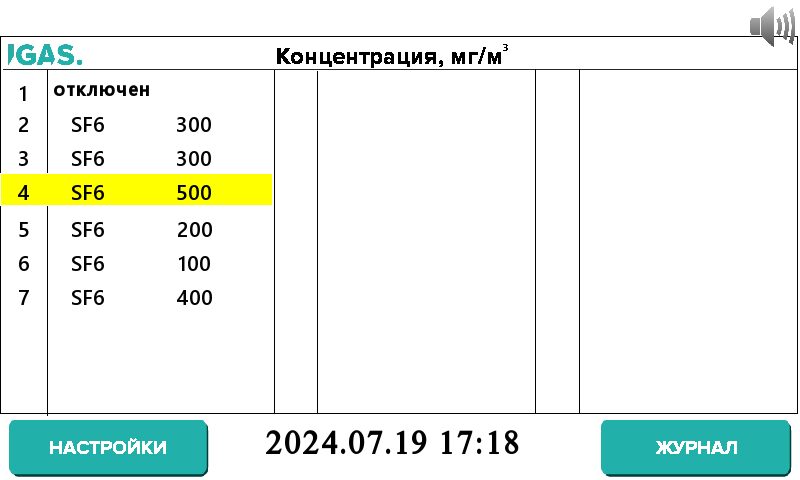

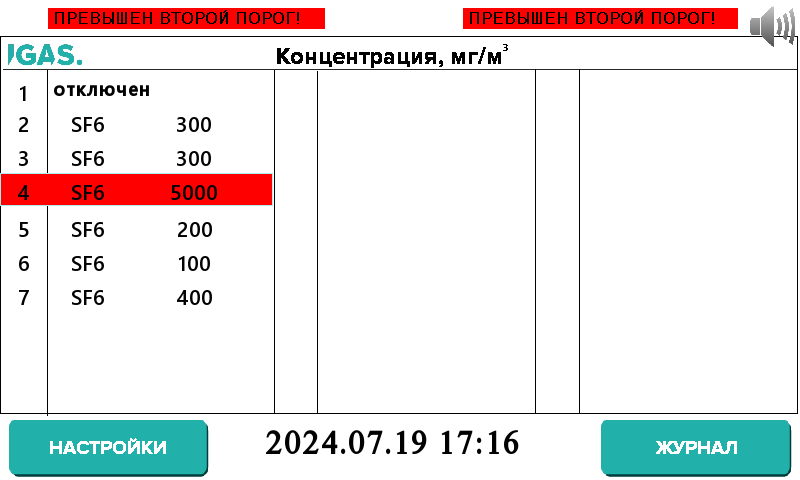

Цветовая индикация установленных порогов:

Статусы и диагностика подключенных газоанализаторов:

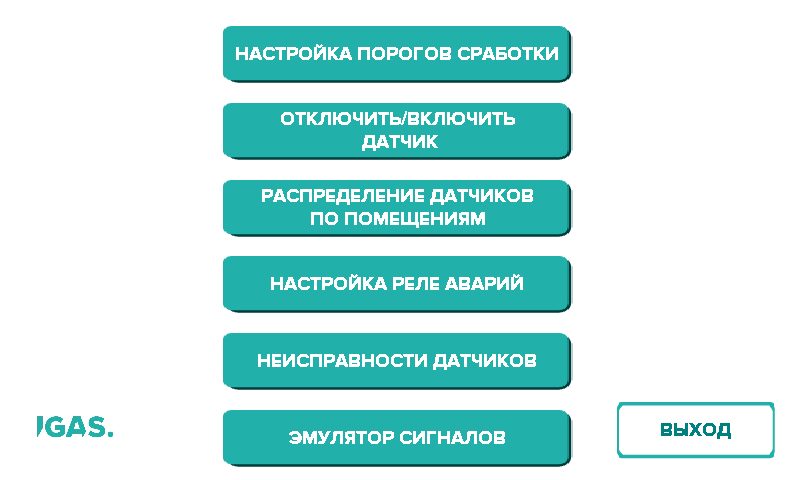

Конфигурирование системы с панели оператора:

Данные о событиях

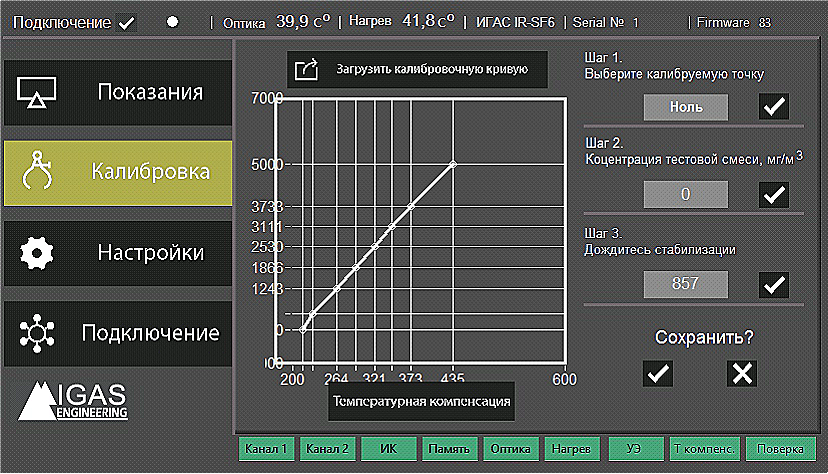

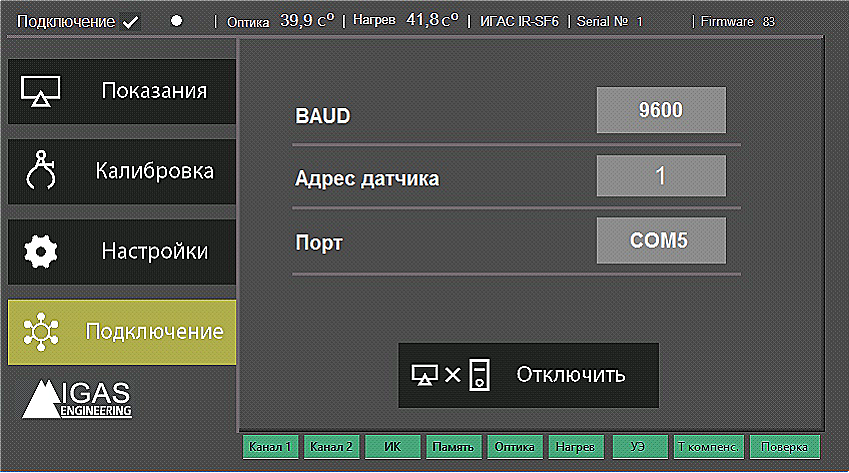

Сервисная программа Toolbox

Для обслуживания газоанализаторов IGAS IR-SF6 используется программное обеспечение Toolbox:
Поддержка Windows 7-10
Подключение через USB
Статус ИК-излучателя
Температура нагревателя и оптики
Серийный номер и версия прошивки
Калибровка газоанализатора
Следующая дата поверки
Адрес газоанализатора в сети
Online показания газоанализатора
Регулировка нуля и диапазона

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

600 х 600 х 250

РАЗМЕРЫ (ВхШхГ), мм

128 х 482,2 х 263

IP65

СТЕПЕНЬ ЗАЩИТЫ

2 ввода питания с автоматическим выбором

Источник бесперебойного питания (опция)

ПИТАНИЕ СИСТЕМЫ

1 ввод

ВХОДНОЕ НАПРЯЖЕНИЕ

ЧАСТОТА ПИТАНИЯ

50 Гц ±5%

50 Гц ±5% (для переменного тока)

230 В переменного тока ±10%

~ 100 ... 240 В переменного или постоянного тока

ВЫХОДНОЕ НАПРЯЖЕНИЕ

24 В постоянного тока

МАКСИМАЛЬНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

~ 240 Вт

26 кг

МАССА

До 10 кг

IP20

от 5 °С до 55 °С

от минус 40 °С до 55 °С с обогревом шкафа (опция)

ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ

от 5 °С до 55 °С

от 5 % до 95 % относительной влажности, без конденсации

ВЛАЖНОСТЬ

от 5 % до 95 % относительной влажности, без конденсации

Ethernet 1000 Мб/с (базовая)

RS-485 (опция)

1 порт многомодового оптоволокна 100/1000 Base-FX,
разъемы LC/SC/ST/... (опция)

1 порт одномодового оптоволокна 100/1000 Base-FX,
разъемы LC/SC/ST/... (опция)

ИНТЕРФЕЙСЫ ПЕРЕДАЧИ НА ВЕРХНИЙ УРОВЕНЬ

Ethernet 1000 Мб/с (базовая)

RS-485 (опция)

1 порт многомодового оптоволокна 100/1000 Base-FX,
разъемы LC/SC/ST/... (опция)

1 порт одномодового оптоволокна 100/1000 Base-FX,
разъемы LC/SC/ST/... (опция)

МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ПОДКЛЮЧАЕМЫХ ПОЛЕВЫХ УСТРОЙСТВ (ГАЗОАНАЛИЗАТОРОВ, ДАТЧИКОВ)

До 30

Два независимых шлейфа RS-485 Modbus (RTU).
До 15 полевых устройства на один шлейф

32 входных канала 0-20 mA (опция)

Возможность расширения до 120 (опция)

ВХОДНЫЕ ПОДКЛЮЧЕНИЯ

Два независимых входных порта RS-485 Modbus (RTU).
До 15 полевых устройства на один шлейф

16 входных каналов 0-20 mA (опция)

Стационарная система контроля загазованности

ТИП

Исполнение в настенном шкафу

СИСТЕМА КОНТРОЛЯ ЗАГАЗОВАННОСТИ IGAS PNX

КОЛИЧЕСТВО ДИСКРЕТНЫХ ВХОДОВ

До 6

КОЛИЧЕСТВО ДИСКРЕТНЫХ ВЫХОДОВ

16 (8 реле с потенциалом 24В пост. тока; 8 реле типа сухой контакт
6A 30 VDC или 3A 220 VAC)

Исполнение для 19”

Возможность расширения количества реле до 128 (опция)

ПРОТОКОЛЫ ПЕРЕДАЧИ НА ВЕРХНИЙ УРОВЕНЬ

Modbus TCP/IP, Modbus RTU (опция), IEC 60870-5-104 (опция),

16 (8 реле с потенциалом 24В пост. тока; 8 реле типа сухой контакт
6A 30 VDC или 3A 220 VAC)

Возможность расширения количества реле до 128 (опция)

IEC 61850 MMS (опция)

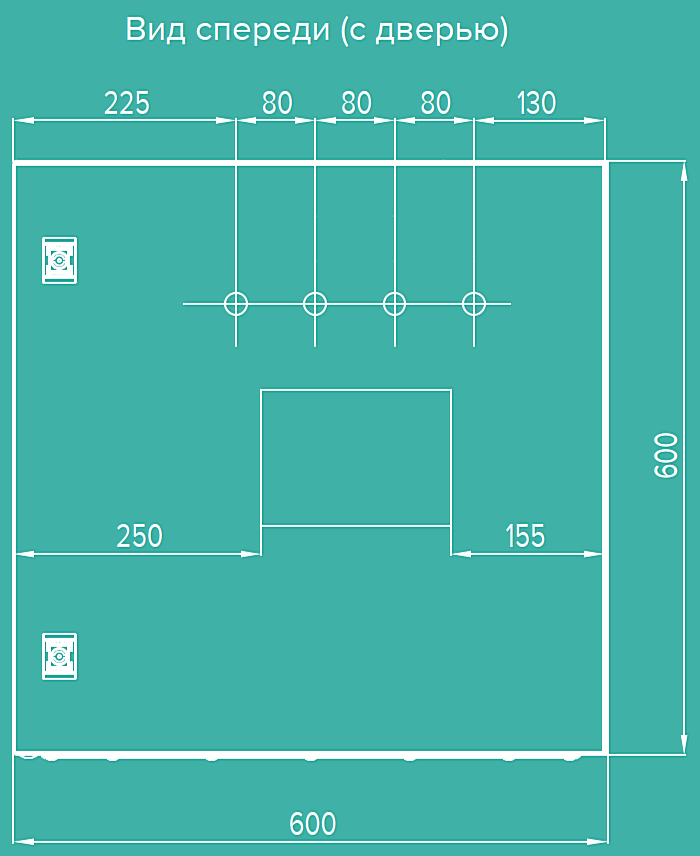

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ

Исполнение для 19"

Исполнение в шкафу

ПЕРЕЧЕНЬ КОНТРОЛИРУЕМЫХ ВЕЩЕСТВ СИСТЕМОЙ IGAS PNX

Газоанализаторы IGAS серии B, TQD, TQN с электрохимическим сенсором

1;NH₃;Аммиак (NH₃);0-50;млн-1 2;NH₃;Аммиак (NH₃);0-100;млн-1 3;NH₃;Аммиак (NH₃);0-250;млн-1 4;NH₃;Аммиак (NH₃);0-1000;млн-1 5;H₂;Водород (H₂);0-500;млн-1 6;H₂;Водород (H₂);0-1000;млн-1 7;H₂;Водород (H₂);0-2000;млн-1 8;O₂;Кислород (O₂);0-25;%об.д. 9;NO₂;Диоксид азота (NO₂);0-30;млн-1 10;SO₂;Диоксид серы (SO₂);0-10;млн-1 11;SiH₄;Моносилан (SiH₄);0-1;млн-1 12;O₃;Озон (O₃);0-1;млн-1 13;O₃;Озон (O₃);0-5;млн-1 14;NO;Оксид азота (NO);0-50;млн-1 15;NO;Оксид азота (NO);0-250;млн-1 16;CO;Оксид углерода (CO);0-300;млн-1 17;CO;Оксид углерода (CO);0-500;млн-1 18;CO;Оксид углерода (CO);0-1000;млн-1 19;H₂S;Cероводород (H₂S);0-20;млн-1 20;H₂S;Cероводород (H₂S);0-50;млн-1 21;H₂S;Cероводород (H₂S);0-100;млн-1 22;H₂S;Cероводород (H₂S);0-120;млн-1 23;H₂S;Cероводород (H₂S);0-250;млн-1 24;H₂S;Cероводород (H₂S);0-500;млн-1 25;HCN;Cинильная кислота (цианистый водород) (HCN);0-30;млн-1 26;CH₂O;Формальдегид (CH₂O);0-10;млн-1 27;РH₃;Фосфин (РH₃);0-10;млн-1 28;F₂;Фтор (F₂);0-5;млн-1 29;HF;Фтороводород (HF);0-10;млн-1 30;Cl₂;Хлор (Cl₂);0-10;млн-1 31;HCl;Хлороводород (HCl);0-25;млн-1 33;C₂H₄O;Этиленоксид (C₂H₄O);0-20;млн-1 34;C₂H₄O;Этиленоксид (C₂H₄O);0-100;млн-1 35;AsH3;Арсин (AsH3);0-1;млн-1 36;BF3;Трифторид бора (BF3);0-10;млн-1 37;BCl3;Трихлорид бора (BCl3);0-25;млн-1 38;SiH2Cl2;Дихлорсилан (SiH2Cl2);0-25;млн-1 39;Si2H6;Дисилан (Si2H6);0-15;млн-1 40;GeH4;Герман (GeH4);0-5;млн-1 41;CH3SiH3;Метилсилан (CH3SiH3);0-1;млн-1 42;N2O;Оксид диазота (N2O);0-30;млн-1 43;SiCl4;Тетрахлорид кремния (SiCl4);0-25;млн-1 44;SiF4;Тетрафторид кремния (SiF4);0-10;млн-1 45;SF4;Дифторид серы (SF4);0-10;млн-1 46;HSiCl3;Трихлорсилан (HSiCl3);0-15;млн-1 47;WF6;Фторид вольфрама (WF6);0-10;млн-1 48;В2Н6;Диборан (В2Н6);0-1;млн-1 49;HNO3;Азотная кислота (HNO3);0-30;млн-1 50;C2SiH8;Диметилсилан (C2SiH8);0-1;млн-1 51;С3Н10Si;Триметилсилан (SiH(СН3)3);0-15;млн-1 52;PF5;Пентафторид фосфора (PF5);0-10;млн-1 53;CH3F;Фторметан (CH3F);0-10;млн-1 54;H2Se;Селеноводород (H2Se);0-5;млн-1

Газоанализаторы IGAS серии TQD, TQN с полупроводниковым сенсором

Газоанализаторы IGAS серии TQD, TQN с PID сенсором

Газоанализаторы IGAS серии B, TQD, TQN с термокаталитическим сенсором

1;CxHy (CH4);Сумма углеводородов CxHy (по метану);0-100;% НКПР 2;CxHy (C3H8);Сумма углеводородов CxHy (по пропану);0-100;% НКПР 3;CxHy (C₆H₁₄);Сумма углеводородов CxHy (по гексану);0-100;% НКПР 4;NH₃;Аммиак (NH₃);0-100;% НКПР 5;C₂H₂;Ацетилен (C₂H₂); 0-100;% НКПР 6;C₃H₆O;Ацетон (C₃H₆O);0-100;% НКПР 7;C₆H₆;Бензол (C₆H₆);0-100;% НКПР 8;C₄H₆;1,3-бутадиен (дивинил) (C₄H₆);0-100;% НКПР 9;C₄H₁₀;Бутан (н-бутан) (C₄H₁₀);0-100;% НКПР 10;C₄H₉OH;Бутанол (н-бутанол) (C₄H₉OH);0-100;% НКПР 11;i-C₄H₈;Изобутилен (i-C₄H₈);0-100;% НКПР 12;H₂;Водород (H₂);0-100;% НКПР 13;C₆H₁₄;Гексан (н-гексан) (C₆H₁₄);0-100;% НКПР 14;C₇H₁₆;Гептан (н-гептан) (C₇H₁₆);0-100;% НКПР 15;o-C₈H₁₀;1,2-диметилбензол (о-ксилол) (o-C₈H₁₀);0-100;% НКПР 16;m-C₈H₁₀;1,3-диметилбензол (м-ксилол) (m-C₈H₁₀);0-100;% НКПР 17;p-C₈H₁₀;1,4-диметилбензол (п-ксилол) (p-C₈H₁₀);0-100;% НКПР 18;C₄H₈;Бутилен (C₄H₈);0-100;% НКПР 19;C₃H₈O;Изопропиловый спирт (C₃H₈O);0-100;% НКПР 20;C2H6O;Диметиловый эфир (C2H6O);0-100;% НКПР 21;CH₄;Метан (CH₄);0-100;% НКПР 22;CH₃OH;Метанол (CH₃OH);0-100;% НКПР 23;C₈H₁₈;Oктан (н-октан) (C₈H₁₈);0-100;% НКПР 24;C₅H₁₂;Пентан (C₅H₁₂);0-100;% НКПР 25;C₃H₈;Пропан (C₃H₈);0-100;% НКПР 26;C₃H₆;Пропилен (C₃H₆);0-100;% НКПР 27;C₈H₈;Стирол (C₈H₈);0-100;% НКПР 28;C₆H₅CH₃;Толуол (метилбензол) (C₆H₅CH₃);0-100;% НКПР 29;C₆H₁₂;Циклогексан (C₆H₁₂);0-100;% НКПР 30;C₅H₁₀;Циклопентан (C₅H₁₀);0-100;% НКПР 31;C₂H₆;Этан (C₂H₆);0-100;% НКПР 32;C₂H₅OH;Этанол (этиловый спирт) (C₂H₅OH);0-100;% НКПР 33;C₄H₈O₂;Этилацетат (C₄H₈O₂);0-100;% НКПР 34;C₂H₄;Этилен (C₂H₄);0-100;% НКПР 35;C₂H₄O;Ацетальдегид (CH3СHO);0-100;% НКПР 36;С6Н12О2;Бутилацетат (С6Н12О2);0-100;% НКПР 37;С9Н20;Нонан (С9Н20);0-100;% НКПР 38;С4Н8О;2-бутанон (С4Н8О);0-100;% НКПР

Газоанализаторы IGAS серии B, TQD, TQN с инфракрасным сенсором

Газоанализаторы серии ИГАС IR с инфракрасным сенсором
